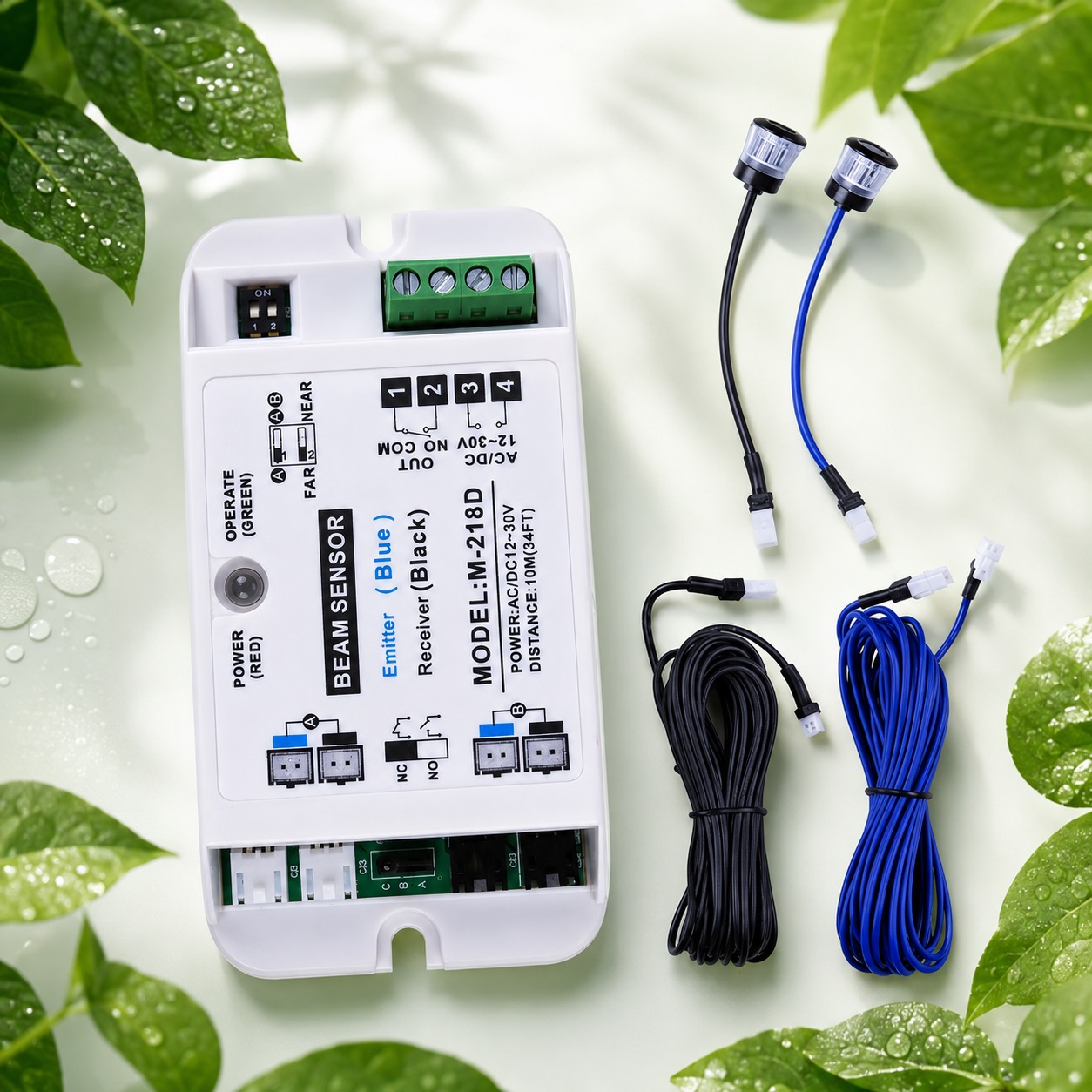

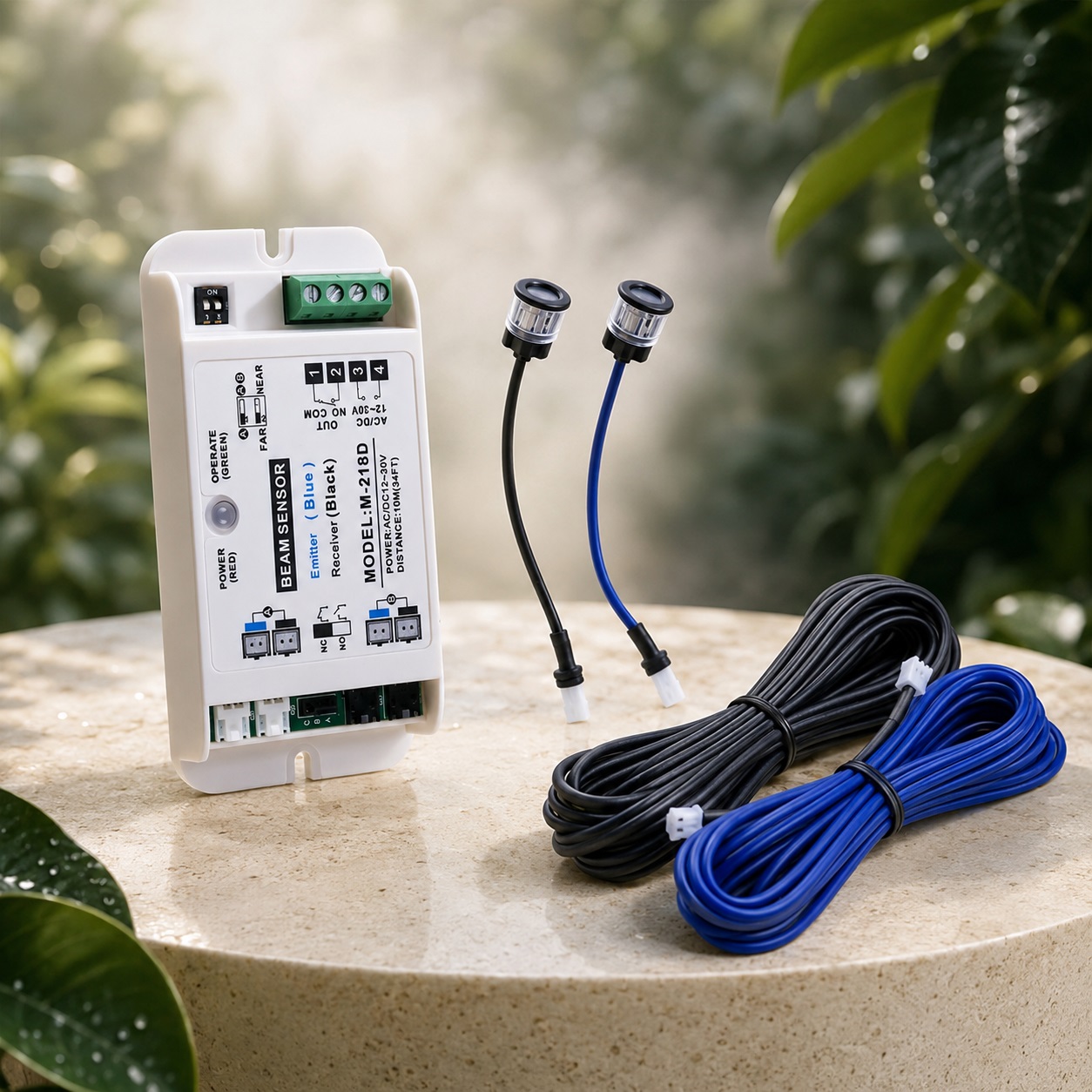

THÔNG SỐ KỸ THUẬT CẢM BIẾN AN TOÀN M‑218D



Thông số	Giá trị
Model	M‑218D
Loại cảm biến	Cảm biến tia hồng ngoại chủ động
Nguồn điện hoạt động	AC/DC 12–30V
Dòng điện chờ	Khoảng 18mA tại 12V
Dòng điện khi hoạt động	Khoảng 58mA tại 12V
Khoảng cách thu–phát tối đa	10 m
Số tia hỗ trợ	Một tia hoặc hai tia
Ngõ ra tín hiệu	Lựa chọn NO/NC
Nhiệt độ hoạt động	Khoảng -42°C đến 45°C
Độ ẩm làm việc	10–90% RH
Kích thước bộ điều khiển	Khoảng 105,5 × 53,4 × 28,5 mm
Kích thước mắt cảm biến	Khoảng 19 × 13 mm
Chiều dài dây tiêu chuẩn	Khoảng 5,5 m mỗi dây
Màu dây mắt phát	Màu xanh
Màu dây mắt nhận	Màu đen
Ứng dụng chính	Chống kẹp và phát hiện vật cản cho cửa tự động

Thông số thực tế có thể được điều chỉnh theo từng lô sản phẩm. Nhà thầu nên kiểm tra nhãn thiết bị và sơ đồ kết nối đi kèm trước khi cấp nguồn.

NGUYÊN LÝ HOẠT ĐỘNG CỦA BEAM SENSOR M‑218D

Nguyên lý vận hành của M‑218D tương đối đơn giản nhưng mang lại hiệu quả an toàn cao:

1. Mắt phát liên tục truyền tia hồng ngoại đến mắt nhận.

2. Khi lối đi không có vật cản, tín hiệu giữa hai mắt được duy trì.
3. Khi người hoặc đồ vật chắn ngang đường tia, mắt nhận không còn nhận được tín hiệu.
4. Bộ điều khiển M‑218D lập tức thay đổi trạng thái ngõ ra NO/NC.
5. Bo điều khiển cửa nhận tín hiệu và thực hiện chế độ an toàn đã được cài đặt.

Cảm biến đặc biệt hữu ích trong khoảng thời gian cửa chuẩn bị đóng. Nếu có người đứng lại hoặc di chuyển chậm trong lối đi, M‑218D giúp hệ thống nhận biết sự hiện diện của vật cản để hạn chế nguy cơ cánh cửa tiếp tục đóng vào người.

ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN M‑218D

Phát hiện vật cản nhanh chóng



Tia hồng ngoại được bố trí ngang qua lối đi giúp phát hiện người và vật thể ngay khi đường tia bị che khuất. Nhờ đó, hệ thống cửa có thể phản ứng kịp thời theo chương trình an toàn đã cài đặt.

Hỗ trợ cấu hình một tia hoặc hai tia



M‑218D có thể điều khiển một hoặc hai cặp mắt cảm biến. Nhà thầu có thể lựa chọn cấu hình phù hợp với chiều cao cửa, đối tượng sử dụng và yêu cầu an toàn của từng công trình.

Cấu hình hai tia giúp tăng vùng kiểm soát theo chiều cao, phù hợp với nơi có trẻ nhỏ, xe lăn, xe đẩy bệnh nhân hoặc xe vận chuyển hàng hóa.

Khoảng cách thu–phát lên tới 10 m



Khoảng cách tối đa 10 m đáp ứng phần lớn kích thước lối đi của cửa tự động tại cửa hàng, văn phòng, bệnh viện, khách sạn và công trình thương mại.

Nguồn điện AC/DC 12–30V linh hoạt



Dải điện áp rộng giúp cảm biến dễ tích hợp với nhiều bộ điều khiển cửa tự động. Thiết bị có thể sử dụng nguồn xoay chiều hoặc một chiều trong phạm vi cho phép, thuận lợi khi thay thế hoặc nâng cấp hệ thống hiện có.

Lựa chọn tín hiệu NO hoặc NC



Ngõ ra thường mở NO hoặc thường đóng NC có thể lựa chọn theo yêu cầu của bo điều khiển cửa. Đây là ưu điểm quan trọng giúp M‑218D tương thích với nhiều hệ thống điều khiển khác nhau.

Mắt cảm biến nhỏ gọn



Mắt phát và mắt nhận có kích thước nhỏ, dễ lắp âm vào khung nhôm, cột cửa hoặc vị trí kỹ thuật phù hợp. Sau khi hoàn thiện, thiết bị không làm ảnh hưởng nhiều đến thẩm mỹ tổng thể của bộ cửa.

Có đèn báo trạng thái



Đèn POWER và OPERATE hỗ trợ kỹ thuật viên kiểm tra nguồn điện, trạng thái hoạt động và quá trình căn chỉnh mắt cảm biến. Nhờ đó, việc lắp đặt, kiểm tra và xử lý sự cố thuận tiện hơn.

ỨNG DỤNG CỦA CẢM BIẾN CHỐNG KẸP CỬA TỰ ĐỘNG



Cảm biến an toàn M‑218D phù hợp với nhiều loại công trình:

Bệnh viện và cơ sở y tế



Tại bệnh viện, phòng khám, khu điều trị hoặc phòng hồi sức, người sử dụng có thể là bệnh nhân, người cao tuổi, người dùng xe lăn hoặc nhân viên đẩy cáng. Cảm biến chống kẹp giúp hệ thống cửa nhận biết vật cản trong lối đi, góp phần nâng cao mức độ an toàn khi vận hành.

Văn phòng và tòa nhà thương mại



Ở những khu vực có mật độ qua lại cao, M‑218D hỗ trợ cửa hoạt động an toàn hơn khi nhiều người liên tục đi qua hoặc đứng trong vùng đóng cửa.

Siêu thị và cửa hàng kinh doanh



Cảm biến có thể nhận biết xe đẩy hàng, giỏ hàng, thùng hàng và khách đang dừng lại tại lối ra vào. Điều này đặc biệt hữu ích tại siêu thị mini, hiệu thuốc, showroom và cửa hàng tiện lợi.

Khách sạn và chung cư



Tại sảnh khách sạn, sảnh chung cư hoặc khu vực lễ tân, cảm biến an toàn góp phần bảo vệ trẻ em, người cao tuổi, khách mang hành lý và nhân viên vận chuyển đồ.

Nhà ở và công trình thông minh



M‑218D có thể được tích hợp với cửa kính tự động, cửa nhôm tự động hoặc các hệ thống cửa trượt tại biệt thự và nhà ở thông minh, giúp nâng cao tính tiện nghi và an toàn khi sử dụng.

Nhà xưởng và khu vực vận chuyển hàng



Đối với khu vực có xe đẩy, hàng hóa hoặc thiết bị thường xuyên đi qua, cảm biến tia hồng ngoại giúp phát hiện vật cản đang nằm trong vùng đóng cửa.

HƯỚNG DẪN BỐ TRÍ MẮT CẢM BIẾN M‑218D



Để M‑218D hoạt động ổn định, vị trí lắp đặt và quá trình căn chỉnh hai mắt cần được thực hiện chính xác.

Lắp một tia



Với cấu hình một tia, chỉ sử dụng cổng kết nối A. Chiều cao lắp đặt thường được khuyến nghị khoảng 60 cm tính từ mặt sàn hoàn thiện.

Lắp hai tia



Với cấu hình hai tia, sử dụng cả cổng A và B:

• Tia thứ nhất có thể lắp ở độ cao khoảng 30 cm.

• Tia thứ hai có thể lắp ở độ cao khoảng 90 cm.

Cách bố trí này giúp tăng khả năng phát hiện vật cản ở nhiều độ cao khác nhau. Nhà thầu cần điều chỉnh vị trí thực tế theo cấu tạo cửa và đối tượng sử dụng tại công trình.

Những lưu ý quan trọng khi lắp đặt



• Mắt phát và mắt nhận phải được lắp đối diện, thẳng hàng và chắc chắn.

• Không nên lắp mắt cảm biến thấp hơn 20 cm so với mặt sàn.
• Tránh để cây cảnh, biển quảng cáo, hàng hóa hoặc vật trang trí chắn đường tia.
• Hạn chế bố trí mắt nhận tại vị trí bị ánh nắng mạnh chiếu trực tiếp.
• Không cấp nguồn vượt quá dải điện áp cho phép.
• Cần xác định đúng dây mắt phát màu xanh và dây mắt nhận màu đen.
• Lựa chọn đúng trạng thái NO hoặc NC theo đầu vào của bộ điều khiển cửa.
• Sau khi hoàn thiện phải thử nghiệm nhiều lần bằng người và vật thể ở các độ cao khác nhau.
• Việc đấu nối nên được thực hiện bởi kỹ thuật viên có kinh nghiệm về cửa tự động.

PHÂN BIỆT CẢM BIẾN AN TOÀN VÀ CẢM BIẾN MỞ CỬA



Cảm biến mở cửa và cảm biến an toàn có chức năng khác nhau:

• Cảm biến mở cửa phát hiện người đến gần để gửi lệnh mở cửa.

• Cảm biến an toàn giám sát vật cản trong lối đi để hạn chế cửa đóng khi người hoặc đồ vật vẫn còn trong vùng nguy hiểm.

Trong một hệ thống cửa tự động hoàn chỉnh, hai loại cảm biến có thể được sử dụng đồng thời. Cảm biến mở cửa mang lại sự tiện lợi, còn cảm biến M‑218D bổ sung khả năng chống kẹp tại vị trí cánh cửa di chuyển.

M‑218D là thiết bị hỗ trợ an toàn và không thay thế hoàn toàn các cảm biến hiện diện vùng rộng hoặc những yêu cầu an toàn chuyên biệt của từng dự án. Với bệnh viện, trường học và công trình đông người, đơn vị thiết kế nên đánh giá tổng thể hệ thống để lựa chọn số lượng và loại cảm biến phù hợp.

VÌ SAO NHÀ THẦU NÊN LẮP CẢM BIẾN AN TOÀN CHO CỬA TỰ ĐỘNG?



Việc bổ sung cảm biến chống kẹp mang lại nhiều giá trị thiết thực:

• Nâng cao mức độ an toàn cho người sử dụng.

• Hạn chế nguy cơ va chạm giữa cánh cửa với người và hàng hóa.
• Giảm khả năng hư hỏng kính, phụ kiện và thiết bị vận chuyển.
• Tăng tính chuyên nghiệp khi bàn giao công trình.
• Phù hợp với các dự án có yêu cầu cao về trải nghiệm và an toàn vận hành.
• Hỗ trợ ban quản lý công trình giảm thiểu sự cố trong quá trình khai thác.
• Tăng giá trị cho giải pháp cửa tự động do nhà thầu cung cấp.

Đối với nhà thầu nhôm kính và đơn vị thi công cửa tự động, M‑218D còn có ưu điểm là cấu hình rõ ràng, đấu nối thuận tiện và có thể tích hợp với nhiều hệ thống điều khiển sử dụng tín hiệu tiếp điểm.

MUA CẢM BIẾN AN TOÀN CỬA TỰ ĐỘNG M‑218D TẠI WAD



Công ty TNHH Điện tử – Tự động WAD chuyên phân phối thiết bị cửa tự động và phụ kiện điều khiển cho đại lý, nhà thầu nhôm kính, nhà thầu xây dựng và đơn vị thi công trên toàn quốc.

Khi lựa chọn cảm biến an toàn M‑218D tại WAD, khách hàng được hỗ trợ:

• Tư vấn lựa chọn cảm biến theo loại cửa và yêu cầu công trình.

• Hướng dẫn xác định nguồn điện và ngõ ra tín hiệu.
• Hỗ trợ kỹ thuật trong quá trình đấu nối, căn chỉnh và kiểm tra.
• Cung cấp thiết bị cho đại lý và nhà thầu với chính sách bán buôn phù hợp.
• Đồng bộ cảm biến với các dòng cửa trượt tự động và phụ kiện điều khiển.

WAD tập trung vào hoạt động phân phối thiết bị và hỗ trợ kỹ thuật, không trực tiếp nhận thi công lắp đặt. Khách hàng có thể tự lắp đặt hoặc lựa chọn đơn vị thi công phù hợp tại địa phương.

KẾT LUẬN



Cảm biến an toàn cửa tự động M‑218D là giải pháp chống kẹp thiết thực cho cửa trượt tự động. Sản phẩm có khoảng cách thu–phát tối đa 10 m, hỗ trợ một hoặc hai tia, sử dụng nguồn AC/DC 12–30V và cho phép lựa chọn tín hiệu NO/NC.

Nhờ khả năng tích hợp linh hoạt và mắt cảm biến nhỏ gọn, M‑218D phù hợp với cửa tự động tại bệnh viện, văn phòng, khách sạn, chung cư, cửa hàng, siêu thị, nhà ở thông minh và nhiều công trình thương mại khác.

Liên hệ Công ty TNHH Điện tử – Tự động WAD để được tư vấn cảm biến chống kẹp M‑218D, kiểm tra khả năng tương thích với bộ điều khiển cửa và nhận chính sách dành cho đại lý, nhà thầu trên toàn quốc.
